LIGNOLOC® F60 System

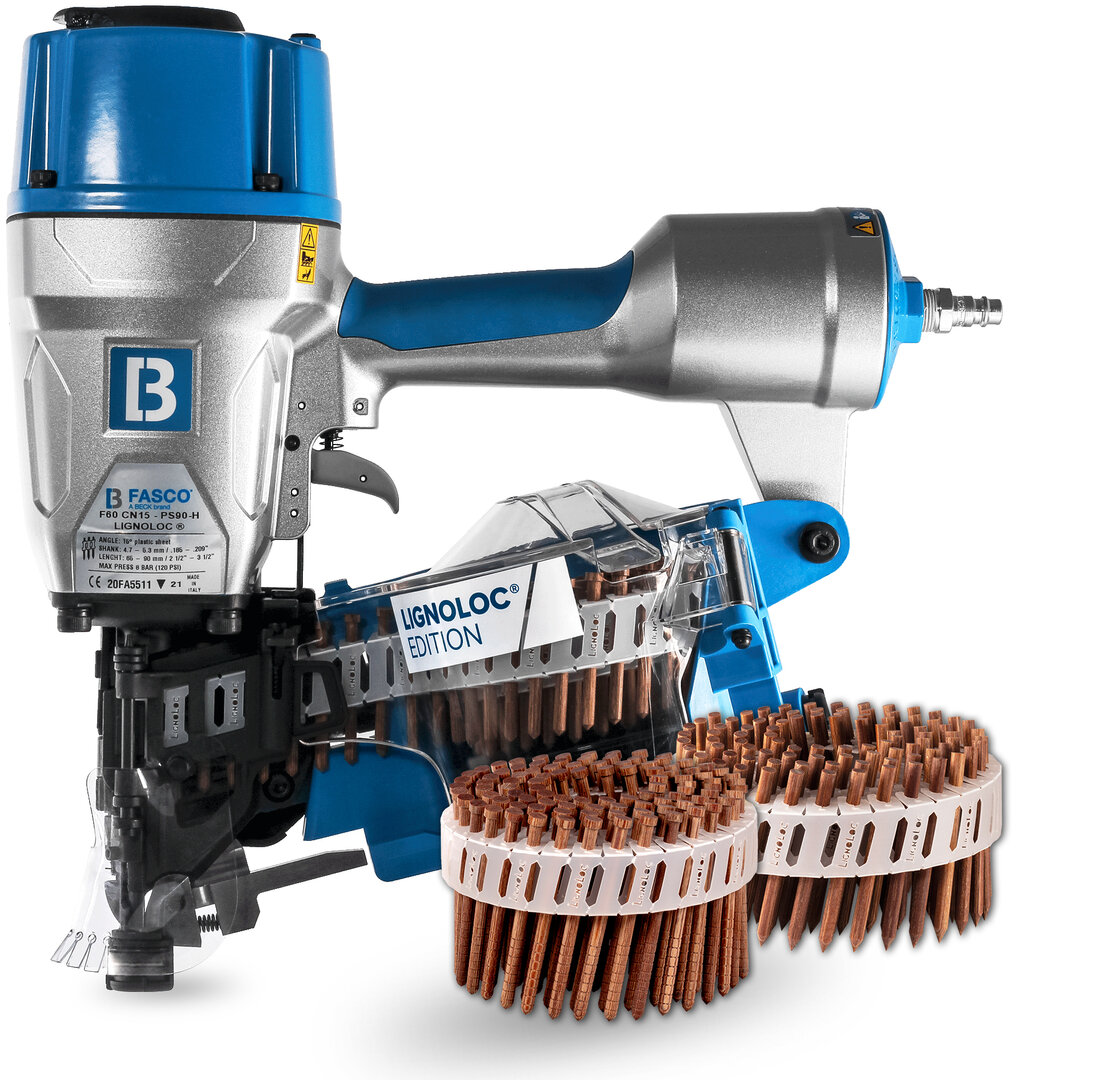

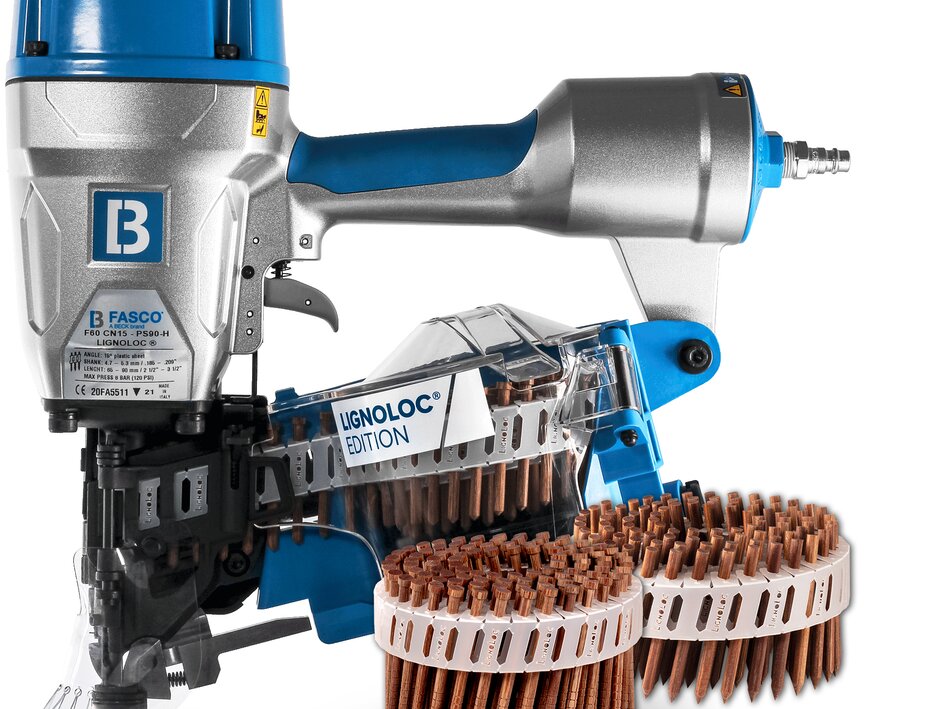

Der LIGNOLOC® Druckluftnagler ist das Resultat aus perfekter Funktion und optimaler Handhabung. Um LIGNOLOC® Holznägel schnell und akkurat verarbeiten zu können, sorgt der Druckluftnagler für die benötigte Kraft und Präzision.

Produkt anfragen

Lagerartikel Europa

Lignoloc®

Durchmesser

4,7 mm | 0,185"

Länge

65 - 90 mm | 2 1/2 - 3 1/2"

Spulen-Kapazität

94 - 100

Magazinierung

15° Coil LIGNOLOC®

Mit Kopf

Nein

FASCO® Gerät

F60 CN15-PS90-H LIGNOLOC®

Gerät

Artikelnummer

11851.1

Befestigertyp

LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3

Magazinkapazität

100

Nagellänge

65 - 90 mm | 2 1/2 - 3 1/2"

Höhe

387 mm | 15,24"

Breite

142 mm | 5,6"

Länge

369 mm | 14,53"

Gewicht

3,95 kg | 8,7 lbs

Arbeitsdruck

5 - 8 bar | 70 - 120 psi

Auslösesystem

umschaltbare Auslösung (Kontaktauslösung, Einzelauslösung mit Sicherungsfolge)

Ladeart

Coil

Zaunbau

Holzrahmenbau

Beplankung

Möbel & Betten

Fertighausbau

Innenausbau Tischler & Schreiner

Konstruktiver Holzbau

Trocken- & Gipskartonwände

Verzierungen & Verkleidungen

Innenausbau

Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung Z-9.1-899

Vom Deutschen Institut für Bautechnik (DIBt) wurde mit 28. August 2020 die "Allgemeine bauaufsichtliche Zulassung / Allgemeine Bauartgenehmigung" für "Tragende Holzverbindungen unter Verwendung von LIGNOLOC® Holznägeln" erteilt. Die Bauzulassung ermöglicht die Planung, Bemessung und Ausführung von tragenden Verbindungen im Holzrahmenbau. Hierbei können die LIGNOLOC® Holznägel zur Befestigung von Brettern und Platten aus Vollholz, Holzwerkstoffen oder Gipsfaser verwendet werden. Ebenso können Verbindungen mit LIGNOLOC® zur Herstellung von aussteifenden und mittragenden Wandtafeln hergestellt werden.

Download

ETA-23/0041

Unsere LIGNOLOC® Holznägel ohne Kopf können mit einer Europäischen Technischen Bewertung (ETA) geliefert werden und sind damit offiziell in allen EU-Mitgliedstaaten zur Verwendung in tragenden Verbindungen zugelassen.

Download

Handout_F60 CN15-PS90H LIGNOLOC_2305_ETA_DE_screen.pdf

pdf, 403.65 KB

F60 CN15-PS90-H LIGNOLOC®

90 mm, LIGNOLOC® Coil Nagler

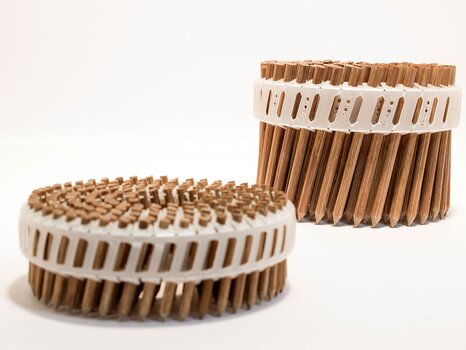

LIGNOLOC 4.7 COILNÄGEL IM PLASTIKBAND

15° Coil, 65 - 90 mm

LIGNOLOC 5.3 COILNÄGEL IM PLASTIKBAND

15 Coil, 65 - 90 mm

LIGNOLOC® F60 System

	Durchmesser	Länge	Spulen-Kapazität	Magazinierung	Mit Kopf	FASCO® Gerät	Artikelnummer	Befestigertyp	Magazinkapazität	Nagellänge	Höhe	Breite	Länge	Gewicht	Arbeitsdruck	Ladeart	Auslösesystem
LIGNOLOC® F60 System	4,7 mm \| 0,185"	65 mm \| 2 1/2"	94	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil
LIGNOLOC® F60 System	4,7 mm \| 0,185"	75 mm \| 3"	100	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil
LIGNOLOC® F60 System	4,7 mm \| 0,185"	90 mm \| 3 1/2"	100	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil
LIGNOLOC® F60 System	5,3 mm \| 0,209"	65 mm \| 2 1/2"	94	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil
LIGNOLOC® F60 System	5,3 mm \| 0,209"	75 mm \| 3"	100	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil
LIGNOLOC® F60 System	5,3 mm \| 0,209"	90 mm \| 3 1/2"	100	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil
LIGNOLOC® F60 System	5,3 mm \| 0,209"	65 - 90 mm \| 2 1/2 - 3 1/2"	94 - 100	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil	umschaltbare Auslösung (Kontaktauslösung, Einzelauslösung mit Sicherungsfolge)
LIGNOLOC® F60 System	4,7 mm \| 0,185"	65 - 90 mm \| 2 1/2 - 3 1/2"	94 - 100	15° Coil LIGNOLOC®	Nein	F60 CN15-PS90-H LIGNOLOC®	11851.1	LIGNOLOC® Holznägel 4,7, LIGNOLOC® Holznägel 5,3	100	65 - 90 mm \| 2 1/2 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Coil	umschaltbare Auslösung (Kontaktauslösung, Einzelauslösung mit Sicherungsfolge)
