SCRAIL® SUBLOC® PRO Draht Coil System

Das SCRAIL® SUBLOC® PRO System ermöglicht im Bereich von Blind- und Unterböden eine schnelle und unkomplizierte Installation und garantiert dank dem Spezialgewinde auch nach Jahren noch belastbare Unterböden ohne Knarren und Quietschen. Profitieren Sie von maximaler Haltekraft. Im direkten Vergleich zu Ringschaftnägeln überzeugt die SCRAIL® SUBLOC® PRO mit 40 % mehr Haltekraft, getestet in Kiefernholz. Dies ist auf das Spezialgewinde in Kombination mit der DIAMOND COATING Beschichtung von BECK zurückzuführen.

Produkt anfragen

SCRAIL® SUBLOC® PRO - Das perfekte Befestigungssystem für geräuschlose Unterböden

Lagerartikel Europa

Lagerartikel Amerika

Scrail

Gewinde

SUBLOC® PRO Gewinde

Magazinierung

Draht Coil

Innendurchmesser

2,8 mm | 0,113"

Außendurchmesser

3,2 mm | 0,126"

Länge

45 - 75 mm | 1 3/4 - 3"

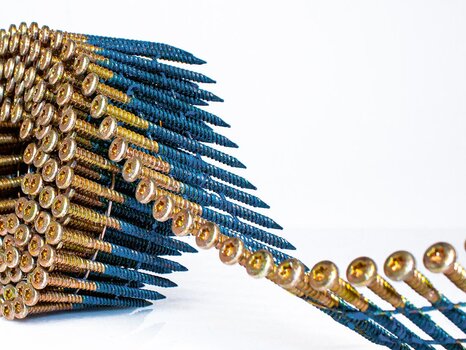

Antriebsart

torx®, Vierkant

Spulen-Kapazität

200 - 300

Kopfform

Pan Kopf

Oberfläche

elektro-verzinkt, FASCOAT®

Material

Standard Stahl, rostfrei A2

FASCO® Gerät

F60 CN15W-PS90 SCR

Gerät

Artikelnummer

11596

Befestigertyp

15° Coil SCRAIL® im Plastikband, 15° Coilnägel im Plastikband, 15° Draht Coil SCRAIL®, 15° Draht Coil Nägel, 15° Draht Coil SCRAIL® SUBLOC®PRO, 15° Coil SCRAIL® CHIPBOARD im Plastikband, 15° Draht Coil SCRAIL® CHIPBOARD, 15° Coil SCRAIL® DRYWALL

Magazinkapazität

200 - 300

Nagellänge

45 - 90 mm | 1 3/4 - 3 1/2"

Höhe

387 mm | 15,24"

Breite

142 mm | 5,6"

Länge

369 mm | 14,53"

Gewicht

3,95 kg | 8,7 lbs

Arbeitsdruck

5 - 8 bar | 70 - 120 psi

Auslösesystem

Einzelauslösung mit Sicherungsfolge, Kontaktauslösung

Ladeart

Coil

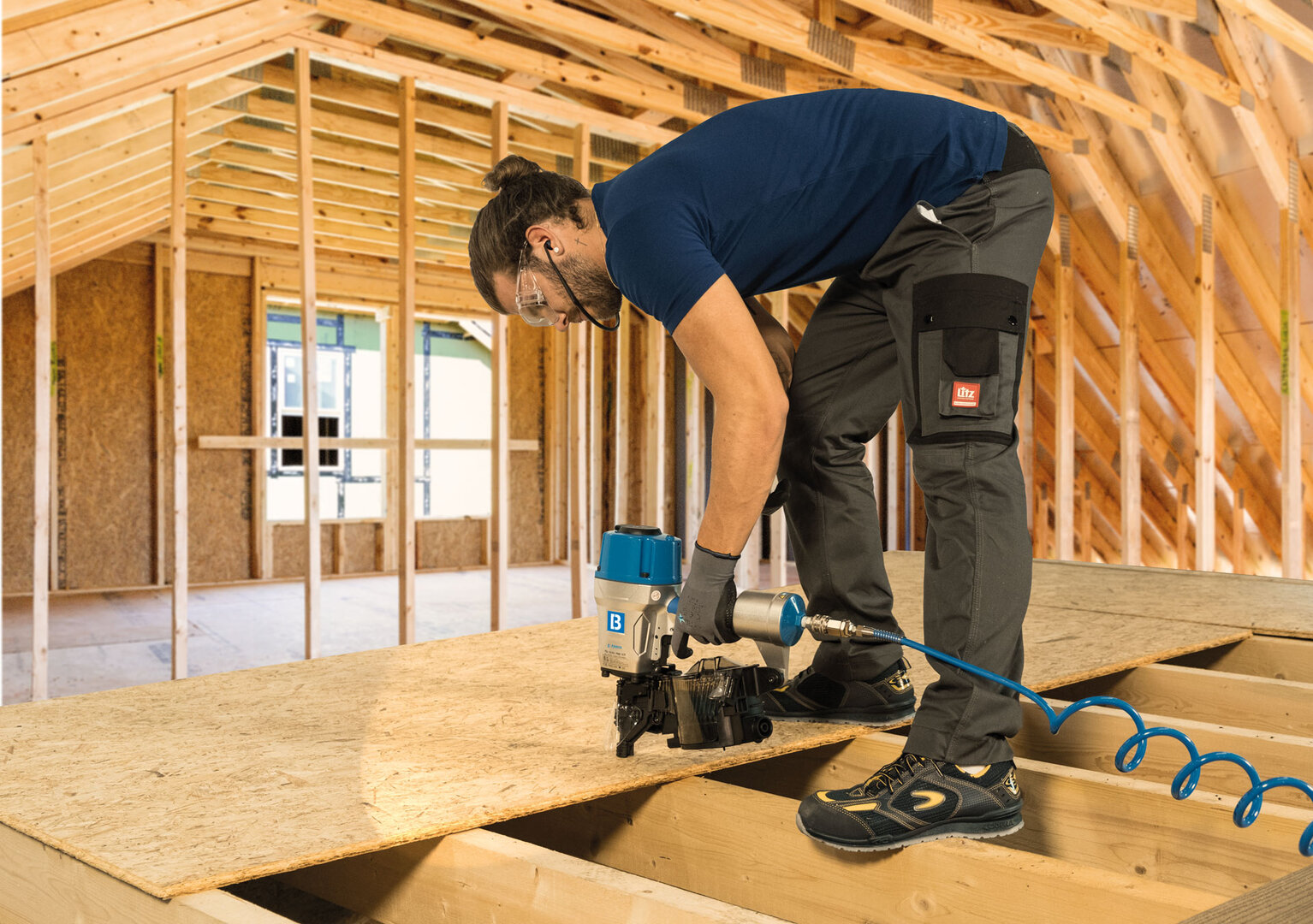

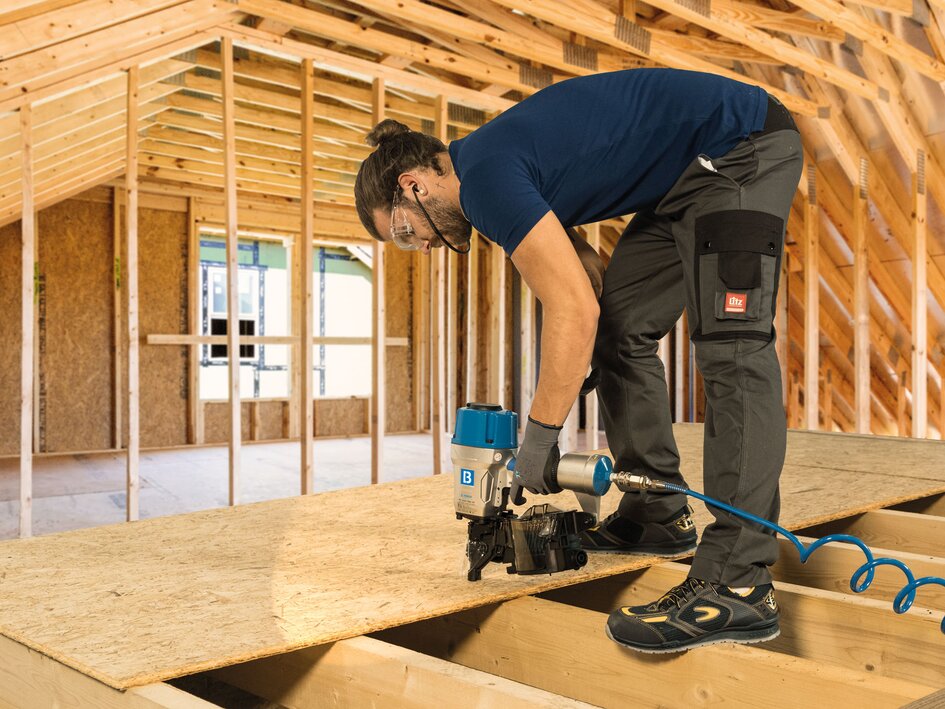

Böden & Unterböden

Beplankung

Fertighausbau

Konstruktiver Holzbau

EN 14592

Viele unserer Befestigungsmittel sind mit einer CE-Kennzeichnung nach DIN EN 14592 ausgestattet und entsprechen den Vorgaben des Eurocode 5.

ASTM F1667

Wir fertigen unsere Produkte in Anlehnung an die Vorgaben der ASTM F1667. Zu detaillierten Informationen beraten wir Sie gerne.

IAPMO ER-344

Die in diesem Bericht aufgeführten SCRAIL® SUBLOC® PRO-Befestigungselemente wurden für die Verwendung als Holzbefestigungselemente bewertet. Die Abmessungs- und strukturellen Leistungseigenschaften der SCRAIL® SUBLOC® PRO-Befestigungselemente wurden für die Einhaltung der folgenden Vorschriften bewertet: 2018, 2015, 2012 und 2009 International Building Code® (IBC) | 2018, 2015, 2012 und 2009 International Residential Code® (IRC) | 2020 Florida Building Code, Building | 2020 Florida Building Code, Residential.

Download

Handout_SUBLOC PRO_2010_DE_screen.pdf

pdf, 614.06 KB

Handout_SUBLOC PRO_2010_EN_screen.pdf

pdf, 613.05 KB

Handout_SUBLOC PRO_2010_US_screen.pdf

pdf, 599.79 KB

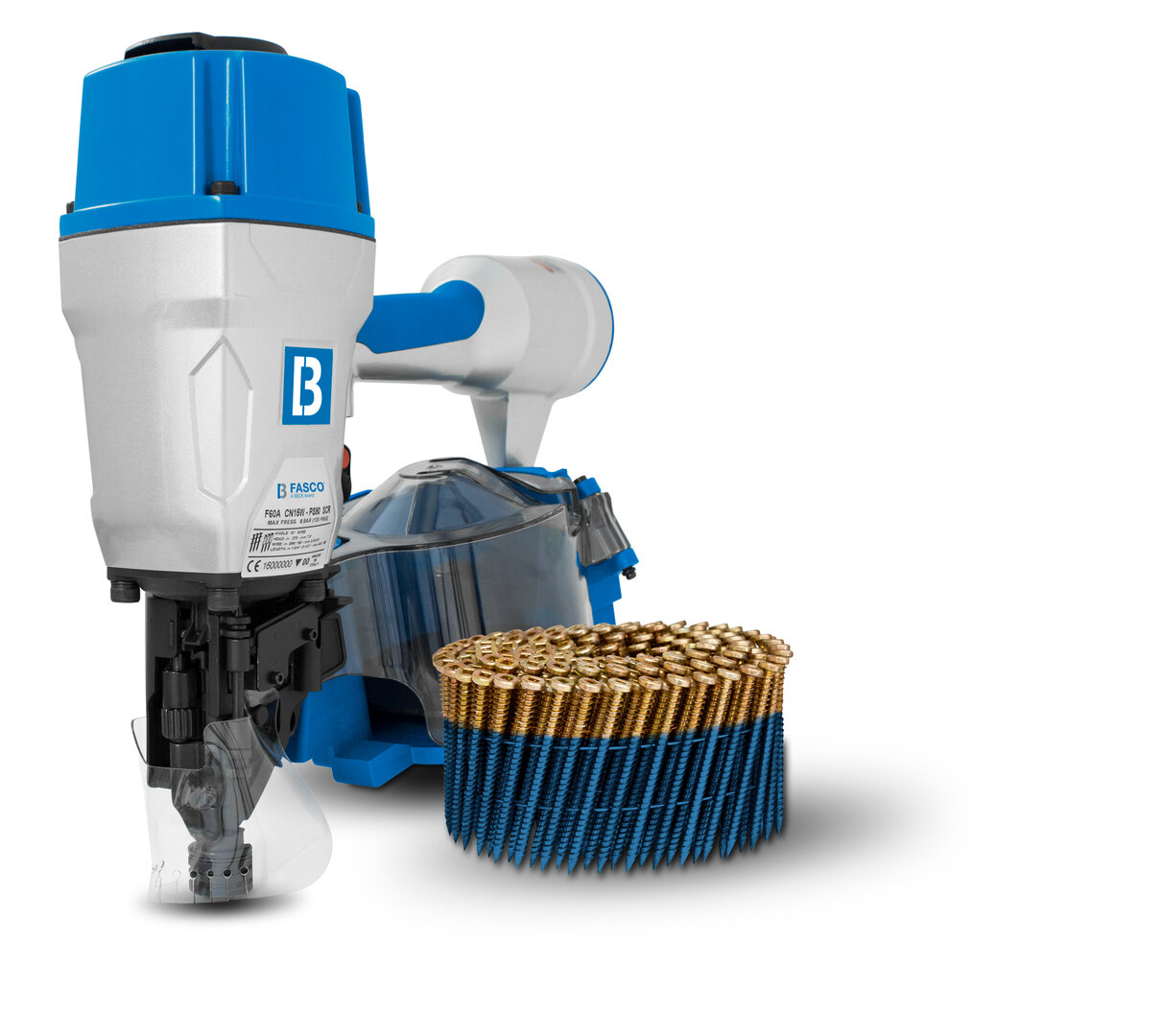

F60 CN15W-PS90 SCR FS

15°, 90 mm, Coil Nailer & SCRAILer

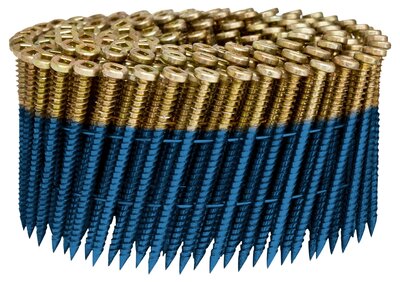

DRAHT COIL SUBLOC®PRO SCRAIL®

15° Coil, 45 - 75mm

SCRAIL® SUBLOC® PRO Draht Coil System

	Gewinde	Magazinierung	Innendurchmesser	Außendurchmesser	Länge	Antriebsart	Spulen-Kapazität	Kopfform	Oberfläche	Material	FASCO® Gerät	Artikelnummer	Befestigertyp	Magazinkapazität	Nagellänge	Höhe	Breite	Länge	Gewicht	Arbeitsdruck	Auslösesystem	Ladeart
SCRAIL® SUBLOC® PRO Draht Coil System	SUBLOC® PRO Gewinde	Draht Coil	2,8 mm \| 0,113"	3,2 mm \| 0,126"	57 mm \| 2 1/4"	torx®	200	Pan Kopf	elektro-verzinkt	Standard Stahl	F60 CN15W-PS90 SCR	11596	15° Wire Coil SCRAIL®	200 - 300	45 - 90 mm \| 1 3/4 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Einzelauslösung mit Sicherungsfolge, Kontaktauslösung	Coil
SCRAIL® SUBLOC® PRO Draht Coil System	SUBLOC® PRO Gewinde	Draht Coil	2,8 mm \| 0,113"	3,2 mm \| 0,126"	63 mm \| 2 1/2"	torx®	200	Pan Kopf	elektro-verzinkt	Standard Stahl	F60 CN15W-PS90 SCR	11596	15° Wire Coil SCRAIL®	200 - 300	45 - 90 mm \| 1 3/4 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Einzelauslösung mit Sicherungsfolge, Kontaktauslösung	Coil
SCRAIL® SUBLOC® PRO Draht Coil System	SUBLOC® PRO Gewinde	Draht Coil	2,8 mm \| 0,113"	3,2 mm \| 0,126"	75 mm \| 3"	torx®	200	Pan Kopf	elektro-verzinkt	Standard Stahl	F60 CN15W-PS90 SCR	11596	15° Wire Coil SCRAIL®	200 - 300	45 - 90 mm \| 1 3/4 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Einzelauslösung mit Sicherungsfolge, Kontaktauslösung	Coil

	Gewinde	Magazinierung	Innendurchmesser	Außendurchmesser	Länge	Antriebsart	Spulen-Kapazität	Kopfform	Oberfläche	Material	Grad Magazinierung	FASCO® Gerät	Artikelnummer	Befestigertyp	Magazinkapazität	Nagellänge	Höhe	Breite	Länge	Gewicht	Arbeitsdruck	Auslösesystem	Ladeart
Draht Coil SCRAIL® SubLoc® Pro	SUBLOC® PRO Gewinde	Draht Coil	2,8 mm \| 0,113"	3,2 mm \| 0,126"	57 mm \| 2 1/4"	Star	200 - 300	Pan Kopf	elektro-verzinkt	Standard Stahl	15°	F60 CN15W-PS90 SCR	11596	15° Coil SCRAIL® im Plastikband, 15° Coilnägel im Plastikband, 15° Draht Coil SCRAIL®, 15° Draht Coil Nägel, 15° Draht Coil SCRAIL® SUBLOC®PRO, 15° Coil SCRAIL® CHIPBOARD im Plastikband, 15° Draht Coil SCRAIL® CHIPBOARD, 15° Coil SCRAIL® DRYWALL	200 - 300	45 - 90 mm \| 1 3/4 - 3 1/2"	387 mm \| 15,24"	142 mm \| 5,6"	369 mm \| 14,53"	3,95 kg \| 8,7 lbs	5 - 8 bar \| 70 - 120 psi	Einzelauslösung mit Sicherungsfolge, Kontaktauslösung	Coil
